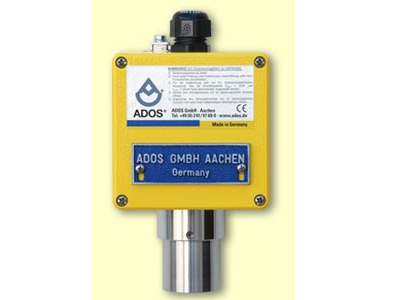

氣體監測探頭 - ADOS GTR 196
可通過使用5種不同型號的傳感器測量有害、易燃、惰性氣體和蒸汽。
變送器產生與所測量的氣體濃度成比例電流信號，傳輸?shù)桨惭b在安全地方的報警控制器，遠離危險區域。
氣體變送器防爆測試由國際知名公司 KEMA 完成。
認證號：KEMA 03 ATEX 2403 X
歐洲防爆等級：II 2 G, EEx dme [ia] IIC T6
- 技術參數
- 產品特點
- 應用領域
- 資料下載
|
氣體 |
分子式 |
量程范圍 |
訂貨號 |
|
可燃氣體（甲烷或液化氣） |
CH4 ,LPG |
0-100%LEL |
A-LCTR-903-TGS; A-GTR-196-TGS; |
|
可燃氣體（含甲烷等碳氫類可燃氣體,如甲苯、苯、丙酮、天打水等） |
CH4, CnHm |
0-100%LEL |
A-LCTR-903-VQ; A-GTR-196-VQ; A-GTR-196-VQ-EX |
|
氫氣,氦氣,二氧化碳 |
He ,H2 ,CO2 |
0-100%Vol |
A-GTR-196-GOW; A-GTR-196-GOW-EX |
|
甲烷,二氧化碳 |
CH4 ,CO2 |
0-100%Vol CH4 , 0-100%LEL CH4 ,C3H8 0-1,2,3,4,5%CO2 |
A-GTR-196-IR; A-GTR-196-IR-EX |
|
一氧化碳 二氧化氮 一氧化氮 氨氣 氯氣 二氧化硫 硫化氫 氧氣 臭氧 |
CO NO2 NO NH3 Cl2 SO2 H2S O2 O3 |
0-300 ppm 0-30 ppm 0-50 ppm 0-250 ppm 0-50 ppm 0-20 ppm 0-250 ppm 0-25% 0-5 ppm |
A-GTR-196-TOX -CO; A-GTR-196-TOX -NO2; A-GTR-196-TOX -NO; A-GTR-196-TOX -NH3; A-GTR-196-TOX -CL2; A-GTR-196-TOX -SO2; A-GTR-196-TOX -H2S; A-GTR-196-TOX -O2; A-GTR-196-TOX -O3; A-GTR-196-TOX-EX |
|
其他氣體以及四線數據總線制LON變送器請聯系我們。 |
|||
技術參數
|
類型 |
TGS |
VQ |
GOW |
IR |
TOX |
|
測量原理 |
半導體 |
催化燃燒 |
熱導式 |
紅外線 |
電化學 |
|
應用 |
可燃氣體 |
CO2, H2, He, Ar |
CH4 (Vol %; LEL) |
O2,CO,Cl2,NH3,NO,NO2, SO2,H2S,O3,H2 (或其他有毒氣體) |
|
|
測量范圍 |
ppm 范圍到 100 % LEL |
從 0 - 5 Vol% 到 0 - 100 Vol% |
0–100 % LEL CH4, C3H8 |
ppm 范圍 |
|
|
滿量程誤差 |
± 5% |
± 3% |
± 2% |
± 3% |
|
|
溫度范圍 |
-20...+ |
||||
|
溫度影響 |
5 % |
2 % |
約8 % |
2 % |
|
|
交叉敏感度： |
< 2% 帶內置過濾器 |
||||
|
時間反應(t90) |
約 20s |
約 40s |
< 30 sec |
< 60s |
|
|
壓力影響 |
1% |
||||
|
線性 |
< 滿量程2% |
||||
|
重復精度 |
< 滿量程2% (每年) |
||||
|
安裝位置 |
墻掛式、管道式或其他 |
||||
|
傳感器壽命 |
永久 |
約5-15年 |
1-5年 |
||
|
供電電壓 |
15V - 30V |
||||
|
接口 |
2線制技術, 4-20 mA (僅592 TOX), 3線制技術, 4-20 mA 或總線制LON技術, 電隔離, 數據傳輸78 kbps |
||||
|
防爆等級(可選) |
II |
||||
|
防護等級 |
IP54 |
||||
|
尺寸WxHxD |
100x180 x |
||||
|
重量 |
|
||||
半導體(TGS)傳感器
TGS傳感器包含一個半導體傳感器，由 Sn02-燒結的 N-機體上構造而成. 當可燃的或還原氣體被傳感器表面吸收時，其傳導性的改變決定被測氣體的濃度。
催化燃燒 (VQ) 傳感器
VQ 傳感器的中心部分運作是根據熱反應（催化燃燒）的原理。但可燃氣體或還原氣體或蒸汽與測量元件有關聯時，它們受到催化燃燒的影響，這樣使得溫度升高，測量元件的阻抗變化，該元件用來作為對被測氣體的成份的測量。惰性元素是用來補償測試氣體的溫度和傳導率。
熱導 (GOW) 傳感器
GOW傳感器使用導熱性原理的功能。用兩個錸鎢電阻器作測量元件，對比的元件受正常環境空氣影響而測量元件受測氣體的影響。測量元件上任何氣體濃度的變化，導致傳導率的變化而使得溫度發生改變。
電阻的改變反應氣體濃度的變化。
電化學 (TOX) 傳感器
TOX傳感器是一個電化學元件的測量系統，通過擴散進行測量采樣氣體。測量氧氣時，氧含量在電解中減少，產生一個小電流（電化學過程）。在持續的空氣壓力，該電流直接與采樣氣體的濃度成比例關系。
紅外 (IR) 傳感器
被測氣體經過有空外光源和紅外檢測器的測量氣腔。遇到氣體分子時紅外光強度會減少。可根據所減少的光強計算出氣體的濃度。因為僅被測氣體所相關的波段被吸收而其他波段不被吸收。塵埃,老化等的干擾幾乎全部已經補償。
每個傳感器輸出信號與中央控制器通過多芯電纜進行連接和傳輸。所有傳感器均為插入式且更換容易。
石油、石化
油庫和液化氣站
化學工業
涂料和油漆生產廠
塑料生產廠
污水處理廠
燃氣鍋爐系統
實驗室
氧氣濃度測量
冷藏室（氨水監測）
精煉廠
噴涂間
汽車工業
其他更多
