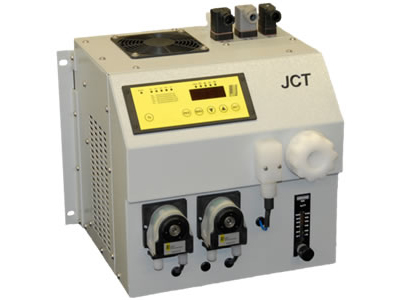

氣體冷凝干燥器 - JCL
- 技術參數
- 產品特點
- 應用領域
- 資料下載
PVDF材質的換熱器作為用于防腐蝕性樣氣的材料已經有20多年，擁有化學穩定性、自動清潔功能、品質保證、長期穩定的露點。在一個系統中，樣氣的永久冷凝分離和短暫的停留時間是保證低失效率的決定性因素，即SO2。充分的冷卻是由絕緣冷塊提供，而由存儲或溫度改變造成的性能改變可以忽略不計。熱交換器可以有1,2,3或4個氣道，這些個氣道可以獨立運作且其性能互相無影響。
|
技術數據 |
||||
|
型號 |
|
JCL 301 |
JCL 304 |
JCL 319 |
|
氣道數量 |
|
1—2 |
1—4 |
1—4 |
|
流量 |
Nl/h |
120 |
||
|
出口露點 |
°C |
+3° |
||
|
露點-參考數據 |
||||
|
入口溫度 |
°C |
+140 |
||
|
入口露點 |
°C |
+65 |
||
|
環境溫度 |
°C |
+25 |
||
|
露點穩定性 |
°K |
±0.3 |
||
|
操作 |
||||
|
操作準備 |
min |
< 10 min |
||
|
最大流量時壓力下降 |
mbar |
5 |
||
|
最大操作數據 |
||||
|
流量 |
Nl/h |
150 |
||
|
入口溫度 |
°C |
+140 |
||
|
入口露點 |
°C |
+80 |
||
|
環境溫度范圍 |
°C |
+5°... +45 |
||
|
泵的最大操作壓力 |
bar |
0.5...1.5 |
||
|
技術規格 |
||||
|
尺寸 W x H x D |
mm |
320 x 310 x 328 |
320 x 310 x 328 |
483 x 310 x 408 |
|
安裝位置 |
|
獨立或壁掛 |
19“機架式 |
|
|
重量 |
kg |
22 |
27 |
27 |
|
外殼 |
|
1.5mm鋼板，黑色亞光處理 |
||
|
外殼顏色 |
|
RAL 7035 GS / RAL 1016 S |
||
|
熱交換器材質 |
|
PVDF |
||
|
死區容積 |
ml |
48 |
||
|
連接樣氣/冷凝物 |
mm |
PVDF DN 4/6 |
||
|
認證 |
|
CE |
||
|
電力參數 |
||||
|
電源電壓 |
VAC |
100-115 或 220-240；50/60Hz |
||
|
能量功耗 |
VA |
200—345（由配置而定） |
||
|
熔融 |
|
安裝位置外部，熔融特征 C：230VAC 6A；115VAC 10A |
||
|
狀態/樣氣泵繼電器 |
|
2伏特轉換觸點 |
||
|
開斷容量繼電器 |
|
max. 250VAC/8(1,5)A；min. 5VADC/5mA |
||
|
連接功率/狀態信號/樣氣泵 |
|
連接器EN175301-803 A/B(PG9 - PANDUIT 3/4電極) |
||
|
報警設定值 |
°C |
<0 / >+10 |
||
|
防護等級 |
|
IP 20 (EN 60529) |
||
|
可變參數 |
||||
|
型號 |
|
JCL 301 |
JCL 304 |
JCL 319 |
|
氣道 |
pcs |
1/2 |
1/2/3/4 |
1/2/3/4 |
|
冷凝泵JSR25 |
pcs |
1/2 |
1/2/3/4 |
1/2/3/4 |
|
樣氣過濾芯JF1 |
pcs |
0/1 |
0/1/2 |
0/1/2 |
|
冷凝物監測器 |
pcs |
0/1 |
0/1/2 |
0/1/2 |
|
流量計(針閥/流程控制) |
pcs |
0 / 0 or 1 / 0 or 1 / 1 |
0 / 0 or 1..2 / 0 or 1..2 / 1..2 |
0 / 0 or 1..2 / 0 or 1..2 / 1..2 |
|
樣氣泵 |
pcs |
0 |
0/1 |
0/1 |
監控系統 JMS1
JCL冷凝器的設計有完整的監控系統，JMS1。JMS1提供故障診斷和一個可視化的操作界面，清晰地顯示出其運行狀態和任何重大問題的成因。操作員的早期響應，可以預防冷凝器的停工。獨特的電子控制和調節裝置(JSM1)不但能控制外圍，還能調節制冷循環和冷卻風扇的速度。這樣不僅在快速的工作變化中提高了露點穩定性的質量，同時在冷卻空氣溫度(環境空氣)方面可靠性高?？蛇x用的RS485接口可實現遠程監測與連續記錄所有的事件，同時PC可視化程序中的事件監測在整個操作中為用戶提供了有價值的資料。
l 露點低且穩定
l 耐腐蝕性高
l 結構簡潔有1至4個氣道
l 完備的氣體處理選擇
l 冷凝監視
l 精確的電子功率調節
l 可顯示存儲的數據狀態
l RS 485 數據接口
